Rozběh motoru a čerpadla: proč potřebujete větší elektrocentrálu

Elektromotor si při rozběhu vezme na zlomek sekundy až několik sekund mnohonásobek proudu, který odebírá v chodu. Čerpadlo, kompresor nebo míchačka chtějí při obyčejném zapnutí obvykle šest- až osmkrát víc proudu než za chodu. S plynulým spouštěním (softstartér) tři- až pětkrát víc, s frekvenčním měničem zhruba tolik jako za chodu. Když je elektrocentrála vybraná jen podle součtu štítků, napětí při startu motoru prudce poklesne a motor nenaběhne nebo vypne ochrana.

O kolik větší stroj potřebujete, rozhoduje způsob spouštění motoru a to, kolik poklesu napětí snesou ostatní spotřebiče. Zjednodušený výpočet níže i naše kalkulačka výkonu počítají raději s rezervou. Technik, který zná váš motor, vám proto může navrhnout menší elektrocentrálu, u citlivého provozu naopak větší.

Máte čerpadlo nebo kompresor a nevíte, jak velký stroj? V poptávce zvolte u výkonu „nevím, poraďte“ a napište, jaký motor to je. Technik spočítá běžný chod i rozběh a do hodiny vám navrhne stroj, který obojí unese, i s cenou. Popsat motor v poptávce

Proč motor potřebuje při rozběhu větší elektrocentrálu?

Protože stojící motor si při zapnutí vezme hodně proudu, dokud se neroztočí. Výrobce pohonů ABB uvádí u přímého startu obvykle 6 až 8násobek jmenovitého proudu, někdy i víc než desetinásobek. Proud klesá, jak motor nabírá otáčky. Ponorné čerpadlo Grundfos SP se podle výrobce roztočí asi za 0,1 sekundy, motor s těžkou zátěží, třeba pístový kompresor pod tlakem, se rozbíhá déle.

Ze sítě to obvykle nepoznáte, síť je proti jednomu motoru silná. Na elektrocentrále napětí při rozběhu velkého motoru na okamžik poklesne. Malý pokles nevadí, velký má dva následky:

• Motor nemá sílu. Když napětí klesne o 30 %, má motor podle výrobce Cummins méně než polovinu síly. Čerpadlo pod tlakem nebo kompresor proti protitlaku se pak rozbíhá dlouho, nebo se nerozběhne vůbec.
• Vypadávají stykače a citlivé spotřebiče. Caterpillar i Kohler uvádějí, že při poklesu napětí o víc než 35 % můžou vypadnout stykače, tedy spínače v rozvaděči. Některá relé začnou cvakat už při poklesu kolem 20 %.

O kolik větší elektrocentrálu potřebuje motor, čerpadlo nebo kompresor?

Pro samotný motor s přímým startem zjednodušeně sedmkrát větší, než kolik bere v chodu. Se softstartérem zhruba 3,5krát, s měničem stačí běžný chod s rezervou 20 %. Výpočet: výkon motoru v kW vydělte 0,8 a vynásobte číslem z posledního sloupce podle toho, jak se motor spouští:

Takhle vychází stroj pro jeden motor, když na elektrocentrále nic jiného neběží. Za šipkou je nejmenší stroj, který start motoru utáhne i s rezervou:

Když běží i další spotřebiče, přičtěte rozběh k nim: běžný odběr ostatních plus rozběhová špička největšího motoru. Tak počítá i kalkulačka výkonu, do které zadáte celý seznam. Příklady celých sestav pro stavbu a chlazení najdete na stránce co utáhne elektrocentrála.

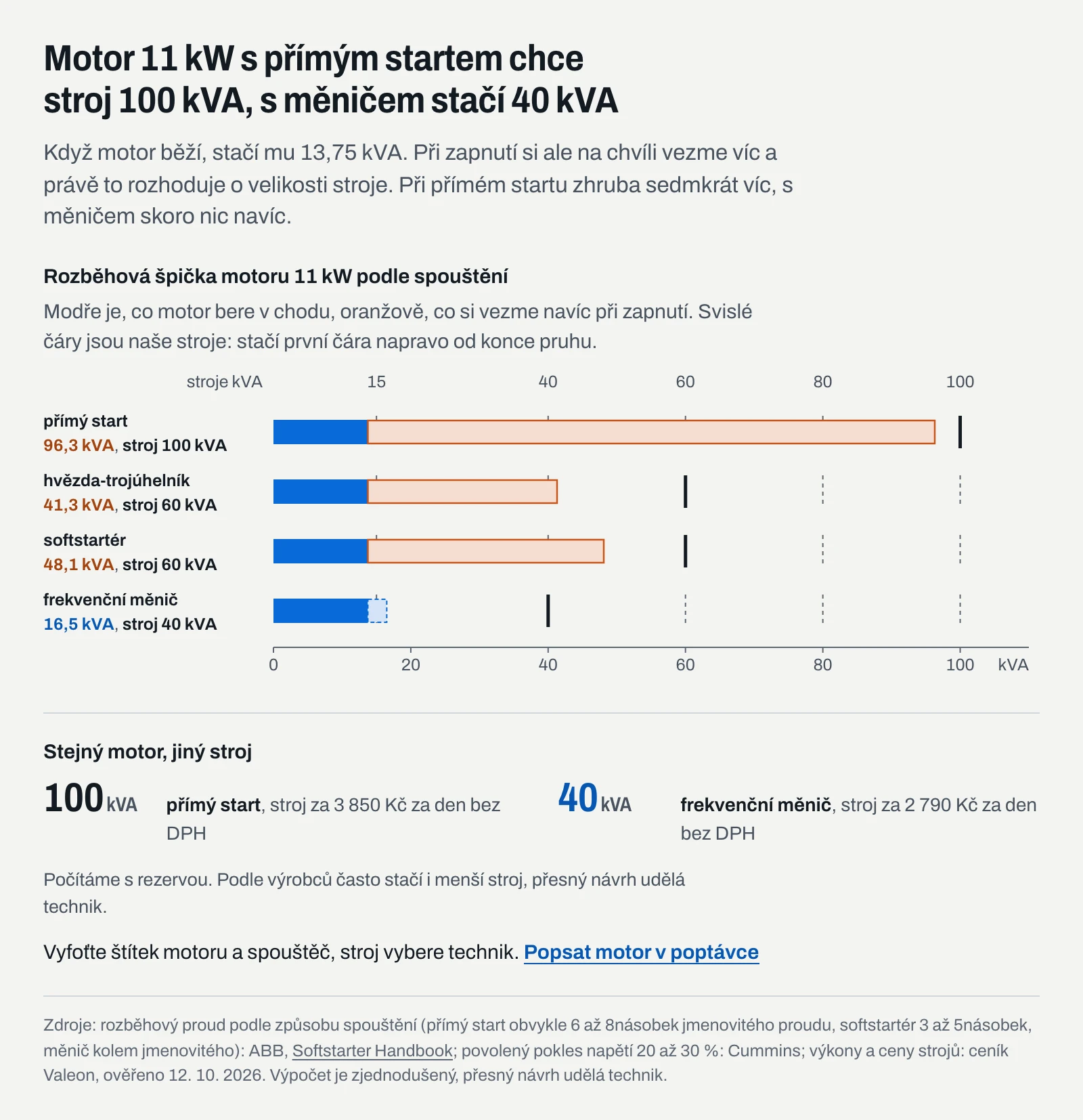

Hlavní je tohle: když se motor zapíná přímo, o velikosti stroje rozhoduje start, ne běžný chod. Motor 11 kW s přímým startem chce podle zjednodušeného výpočtu stroj 100 kVA za 3 850 Kč za den bez DPH, stejný motor s měničem stroj 40 kVA za 2 790 Kč. U přímého startu počítáme s rezervou a technik může navrhnout menší stroj.

Nevíte, jak se váš motor spouští? Vyfoťte štítek motoru a spouštěč nebo měnič v rozvaděči a pošlete fotky s místem a termínem na info@valeon.cz. Rozvaděč ať otevře elektrikář. Technik z fotek určí rozběh a vybere stroj. Poslat štítek motoru

Proč vám technik může navrhnout menší stroj?

Výrobci elektrocentrál počítají jinak než naše tabulka. Nesčítají jen výkony, ale zjišťují, o kolik při startu motoru klesne napětí a jestli to ostatní spotřebiče vydrží. Běžně se připouští pokles napětí o 20 až 30 %. Proto může stačit menší stroj, než ukáže zjednodušený výpočet.

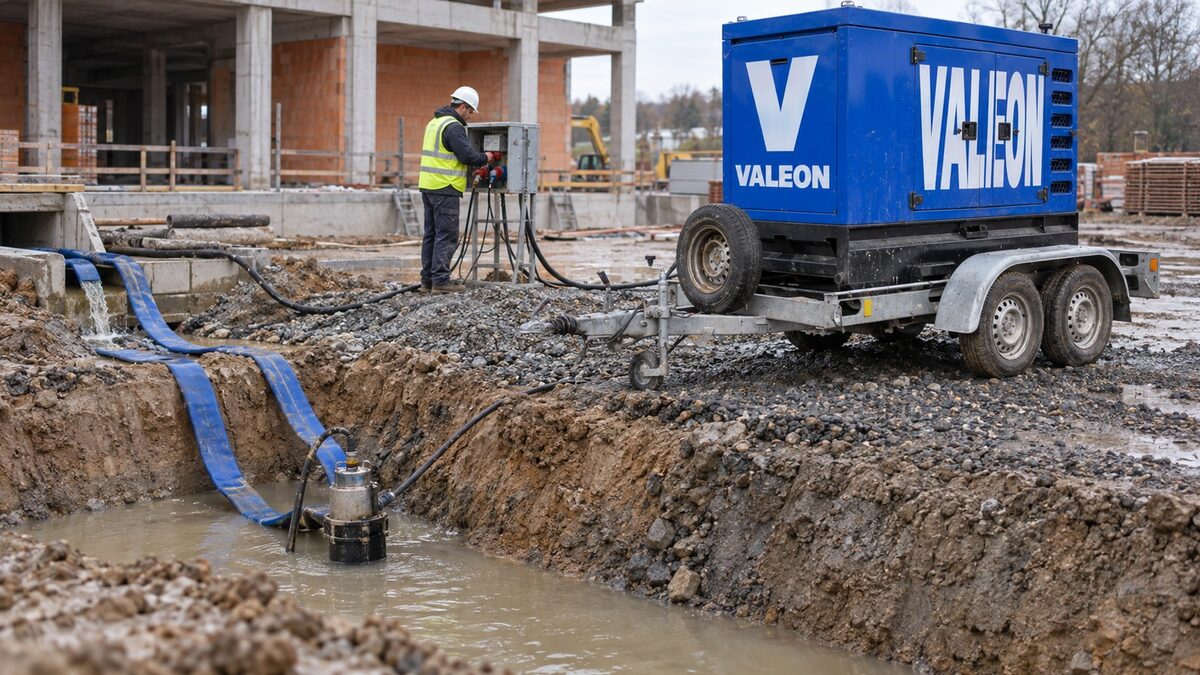

Příkladem je ponorné čerpadlo 5,5 kW. Zjednodušený výpočet pro něj dává stroj 60 kVA. Výrobce čerpadla Grundfos ale připouští pokles napětí až 35 %, kdy už můžou vypadávat stykače, a podle jeho tabulky by samotnému čerpadlu stačil stroj 15 nebo 40 kVA.

Proto platí: tabulka a kalkulačka počítají s rezervou a technik vám může navrhnout menší stroj, když zná motor, způsob spouštění a ostatní spotřebiče. Větší rezervu naopak potřebujete v těchto případech:

• Citlivé spotřebiče a řízení. Elektronice a relé vadí už pokles napětí kolem 20 %, proto musí být stroj větší.

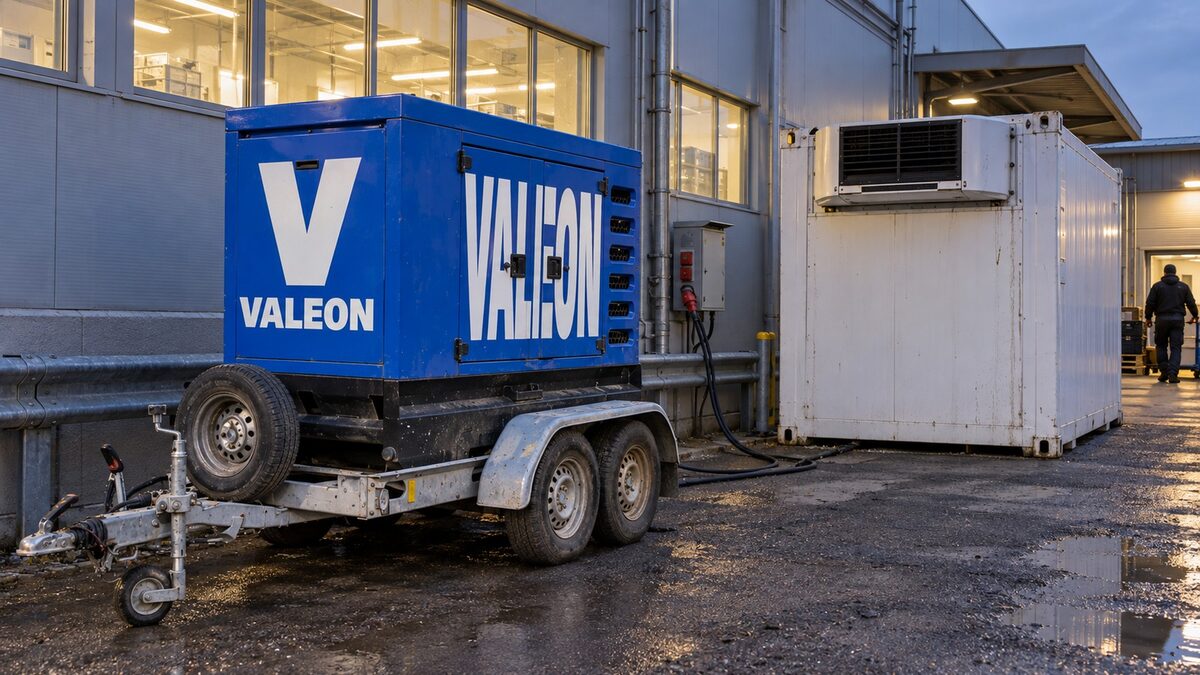

• Více motorů najednou. Po návratu proudu, třeba při přepnutí automatikou ATS, se můžou rozběhnout všechny kompresory chlazení současně. Pak se sčítají jejich rozběhy.
• Otáčky dieselu. Při startu velkého motoru poklesnou i otáčky elektrocentrály a napětí s nimi. Proto výběr potvrdí technik.
• Malé úsporné motory. Například motor 3 kW může podle katalogu ABB vzít při startu až 9krát víc proudu než za chodu, tedy víc, než počítá zjednodušený výpočet.
• Čerpadlo spouštěné hvězda-trojúhelník. Při přepnutí může mít podle ABB i vyšší špičku než při přímém startu.

Tabulka vám vyšla na větší stroj, než jste čekali? Napište do poptávky, jaké motory na stroji poběží, jak se spouštějí a co běží s nimi. Technik posoudí rozběh, a když to jde, navrhne menší stroj. Před pronájmem každý stroj zkoušíme na plný výkon pod zátěží, takže výkon z nabídky opravdu dodá. Nechat posoudit rozběh

Jak poznám, jaký rozběh má můj motor?

Ze štítku motoru, z katalogu výrobce a ze spouštěče v rozvaděči. Postupujte takhle:

1. Štítek motoru. Opište výkon v kW a proud v ampérech při 400 V, nebo štítek rovnou vyfoťte. Proud je přesnější než kW, do kalkulačky ho zadáte v ampérech.
2. Katalog nebo technický list. Kolikrát víc proudu motor bere při startu, bývá v katalogu výrobce motoru jako poměr Is/In. U kompresorů chlazení a ponorných čerpadel hledejte rozběhový proud v technickém listu.

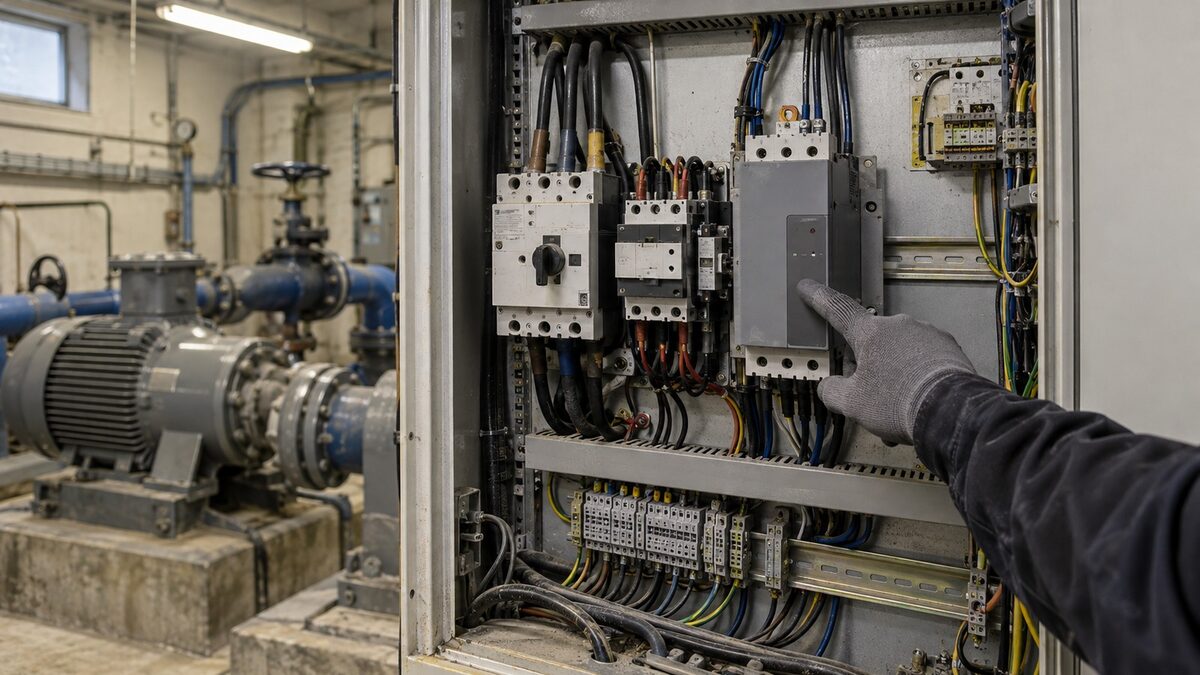

3. Spouštěč v rozvaděči. Když motor zapíná jeden stykač s motorovým jističem, jde o přímý start. Hvězdu-trojúhelník poznáte podle tří stykačů a časového relé. Softstartér i frekvenční měnič mají vlastní štítek s typem, který se dá dohledat. Rozvaděč otevírá jen elektrikář.
4. Když nic z toho nezjistíte, počítejte s přímým startem. Je to na straně bezpečí a technik výsledek upřesní.

Příklad: motor 11 kW potřebuje podle katalogu ABB při startu asi 111 kVA, zjednodušený výpočet dává 96,3 kVA. Proto technik pracuje s údaji konkrétního motoru, a ne s průměrem.

Pomůže softstartér nebo frekvenční měnič?

Ano, obojí rozběh výrazně sníží, takže stačí menší elektrocentrála. Každé řešení má ale u generátoru svoje podmínky:

Když měniče tvoří většinu odběru, posoudí technik i to, jak měniče stroj zatěžují, protože stroj podle běžného chodu pak nemusí stačit. Pomáhá také pořadí: podle Cummins se u některých provozů vyplatí zapínat nejdřív motory s největším rozběhem. S motory, které se zapínají samy, třeba s kompresory chlazení, počítáme, jako by naskočily poslední, když už všechno ostatní běží. Přesně tak počítá i naše kalkulačka.

Máte motory s různým spouštěním? Zadejte do kalkulačky každý motor zvlášť s jeho způsobem startu a k nim ostatní spotřebiče. Kalkulačka najde nejtěžší okamžik, doporučí stroj a výsledek jedním tlačítkem pošle do poptávky. Technik ho pak potvrdí v nabídce. Spočítat rozběh v kalkulačce

Co pro výběr stroje připravit?

Stačí fotka štítku největšího motoru a jeho spouštěče, seznam ostatních spotřebičů a termín. Napište i to, jestli se motory zapínají samy (čerpadlo s plovákem, kompresor chlazení) a jestli na stroji poběží elektronika nebo řízení. Fotky pošlete na info@valeon.cz, nebo zavolejte obchod pro Čechy 722 008 007 či pro Moravu 722 008 009. Ostatní podklady k poptávce shrnuje stránka jak připravit poptávku, provozy, které po výpadku naskakují samy, elektrocentrála pro chlazení a provozy a odstávka elektřiny ve firmě.

Časté otázky k rozběhu motoru na elektrocentrále

O kolik větší elektrocentrálu potřebuji na čerpadlo?

Při přímém startu podle zjednodušeného výpočtu zhruba sedmkrát větší, než kolik čerpadlo bere v chodu. Čerpadlo 5,5 kW tak vychází na stroj 60 kVA. Technik, který zná konkrétní čerpadlo, může navrhnout i menší stroj. Konečný výkon navrhne technik.

Proč motor na elektrocentrále nenaběhne nebo vypne ochrana?

Motor si při startu vezme tolik proudu, že napětí stroje poklesne a motor nemá dost síly. Při velkém poklesu můžou navíc vypadnout stykače v rozvaděči. Pomůže větší stroj, softstartér, měnič nebo jiné pořadí zapínání.

Stačí na motor se softstartérem menší elektrocentrála?

Ano. Softstartér sníží rozběhový proud na 3 až 5násobek jmenovitého. Motor 11 kW pak podle zjednodušeného výpočtu vychází na stroj 60 kVA místo 100 kVA při přímém startu.

Potřebuje motor s frekvenčním měničem větší elektrocentrálu?

Kvůli rozběhu ne, měnič rozbíhá motor zhruba jmenovitým proudem. Když ale měniče tvoří většinu odběru, posoudí technik i to, jak měniče stroj zatěžují.

Jak zjistím, jak se můj motor spouští?

Podle spouštěče v rozvaděči: jeden stykač znamená přímý start, tři stykače s časovým relé hvězdu-trojúhelník, softstartér a měnič mají vlastní štítek. Rozvaděč otevírá jen elektrikář. Když to nejde zjistit, počítejte s přímým startem.

Proč mi technik navrhl menší stroj, než ukázala kalkulačka?

Kalkulačka počítá s rezervou. Technik zná konkrétní motor a ví, co vaše spotřebiče snesou, proto může vyjít menší stroj. Závazný je výkon v nabídce.
